设计依据
l
中华人民共和国国家计量技术规范（JJF ××××－202×）《机动车排放检验用OBD诊断仪校准规范》
l
中国计量协会T/CMA JD042—2021《机动车排放检验用OBD诊断仪检验项目和方法》
l
其它机动车排放检验、OBD诊断通讯和计量检定相关的国家法规。
l ISO和SAE相关的技术标准/规范。
支持对适用以下法规/标准的OBD诊断仪的计量检定工作：
l
国家标准：
n GB 18285-2018，汽油车污染物排放限值及测量方法（双怠速法及简易工况法）
n GB 3847-2018，柴油车污染物排放限值及测量方法（自由加速法及加载减速法）
l
环保标准：
n HJ 1237-2021《机动车排放定期检验规范》
n HJ 1238—2021《汽车排放定期检验信息 采集传输技术规范》
n HJ 500-2009《轻型汽车车载诊断(OBD)系统管理技术规范》
l 交通行业推荐标准：JT/T 632-2018《汽车故障电脑诊断仪》
支持的协议
l ISO
14230（地址码初始化、快速初始化）
l SAE
J1850（VPW、PWM）
l ISO
15765
l SAE
J1939
l ISO
13400（引脚方案1、引脚方案2）
l ISO
27145
软件可控的硬件电路设计
l EE-OBDC-e 的软硬件设计支持ISO
13400协议的选项1和选项2两种模式，可以通过软件控制在两种模式之间来回切换。
l
通过软件控制硬件通道切换，可以在一个标准OBD诊断插座上输出所有的OBD诊断通讯协议。
l 诊断插座的供电电源可以在24V和12V之间按需切换。

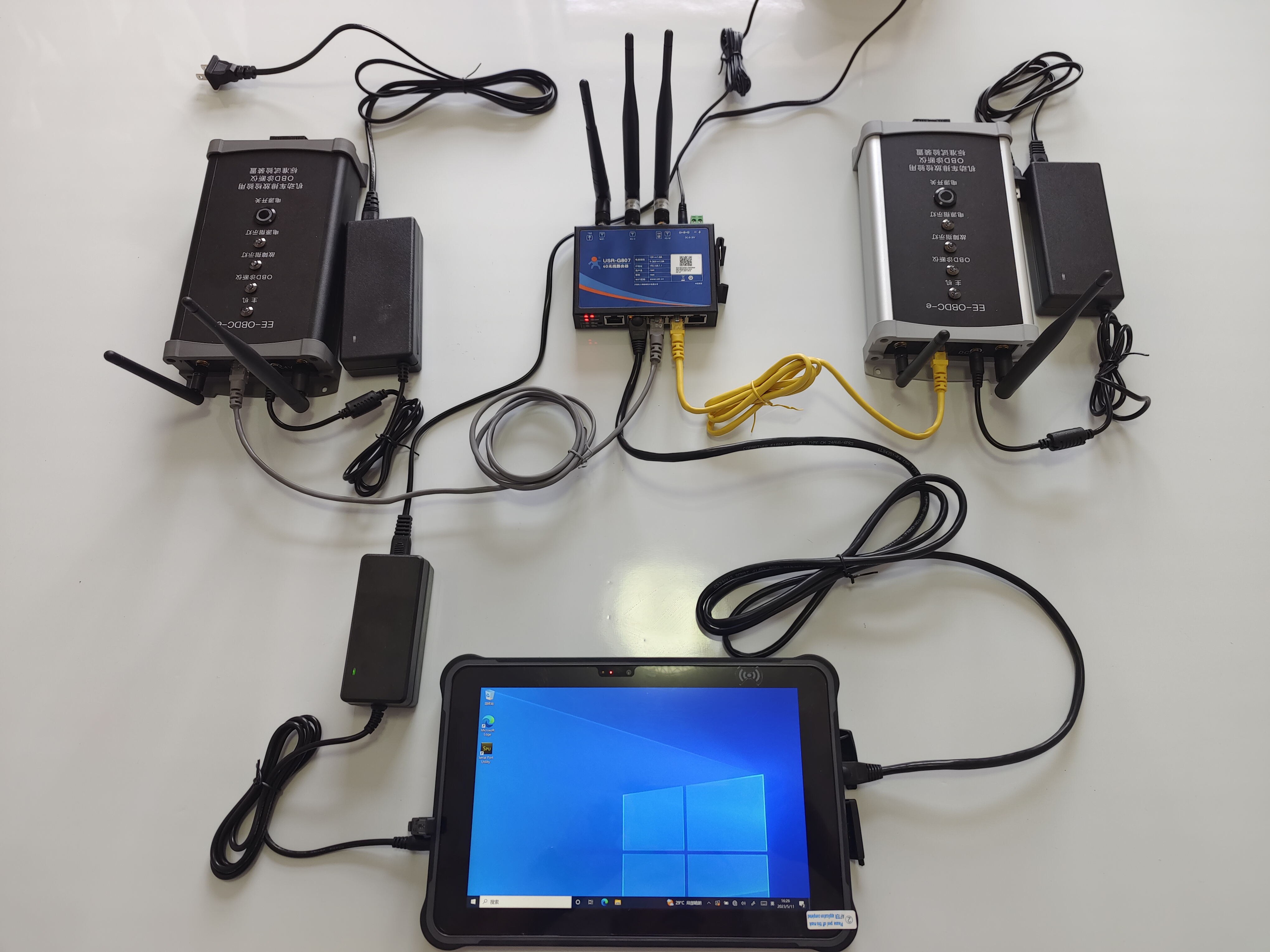

基于局域网的产品结构
l
主机（Windows）和总线设备（Linux）都作为检定局域网中的网络节点。采用1个主机带N个总线设备的结构，为N个OBD诊断仪同时提供检定接口，可以同时对N个OBD诊断仪进行检定。
l 一般情况下，无线局域网方便使用；
l 复杂电磁环境下，使用有线局域网可以保证系统工作稳定而高速。
硬件配置
l EE-OBDC-e主机为Windows 11操作系统，可以适配笔记本或者平板电脑。用户可以自由指定选配。
l EE-OBDC-e的所有电子元器件和部件选型全部采用工业级产品，可以在比较恶劣的条件下稳定工作。
l 关键元器件采用国产方案，不受国际形势制约，供货和后续支持有保障。

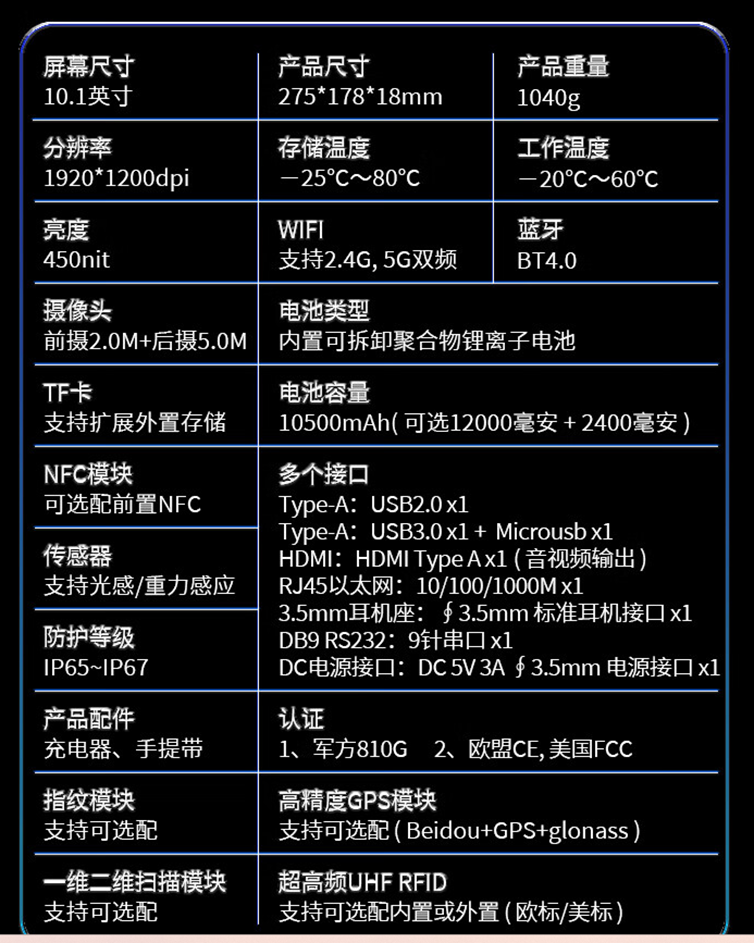

EE-OBDC-e主机默认选用的三防平板电脑

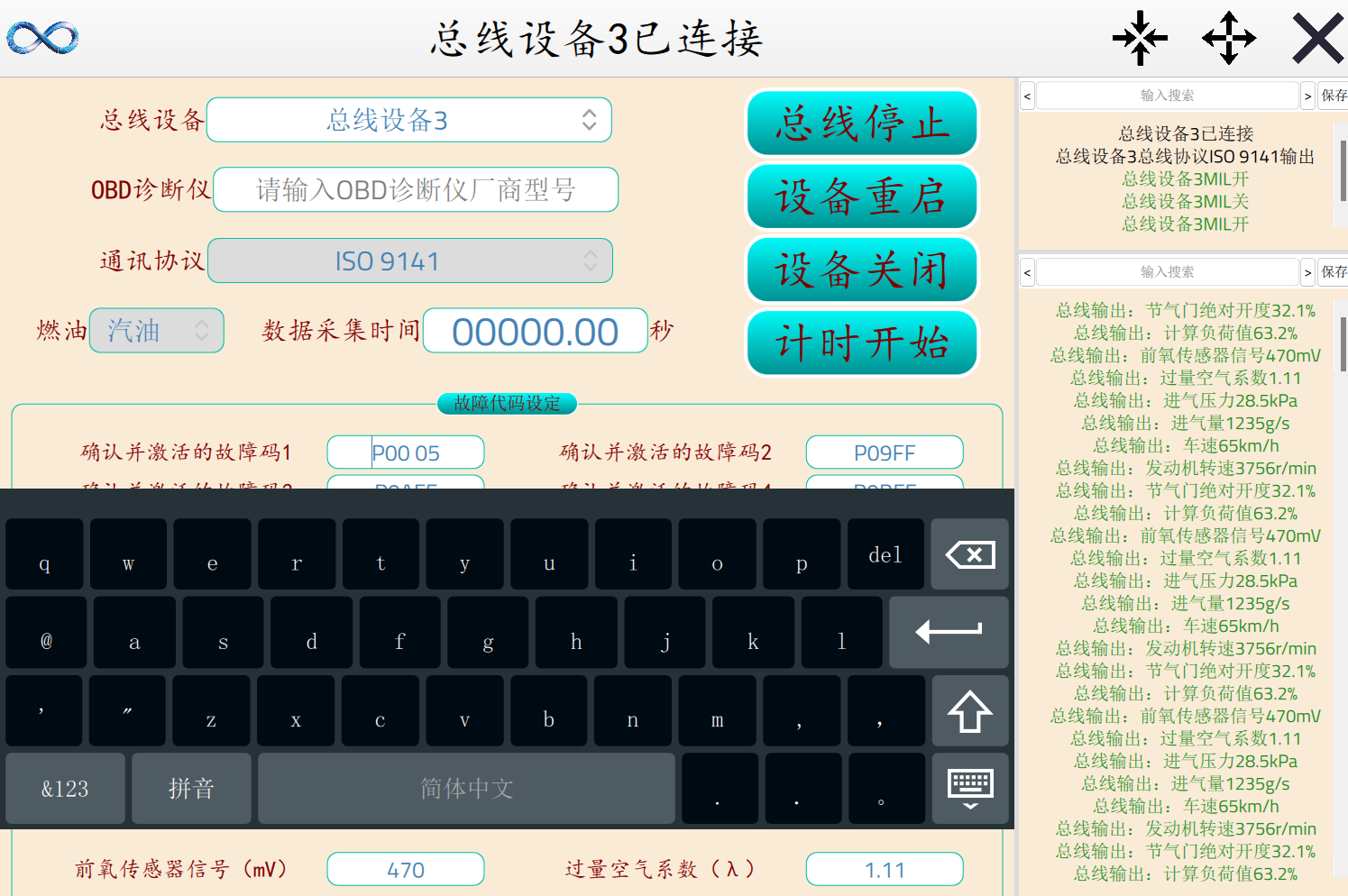

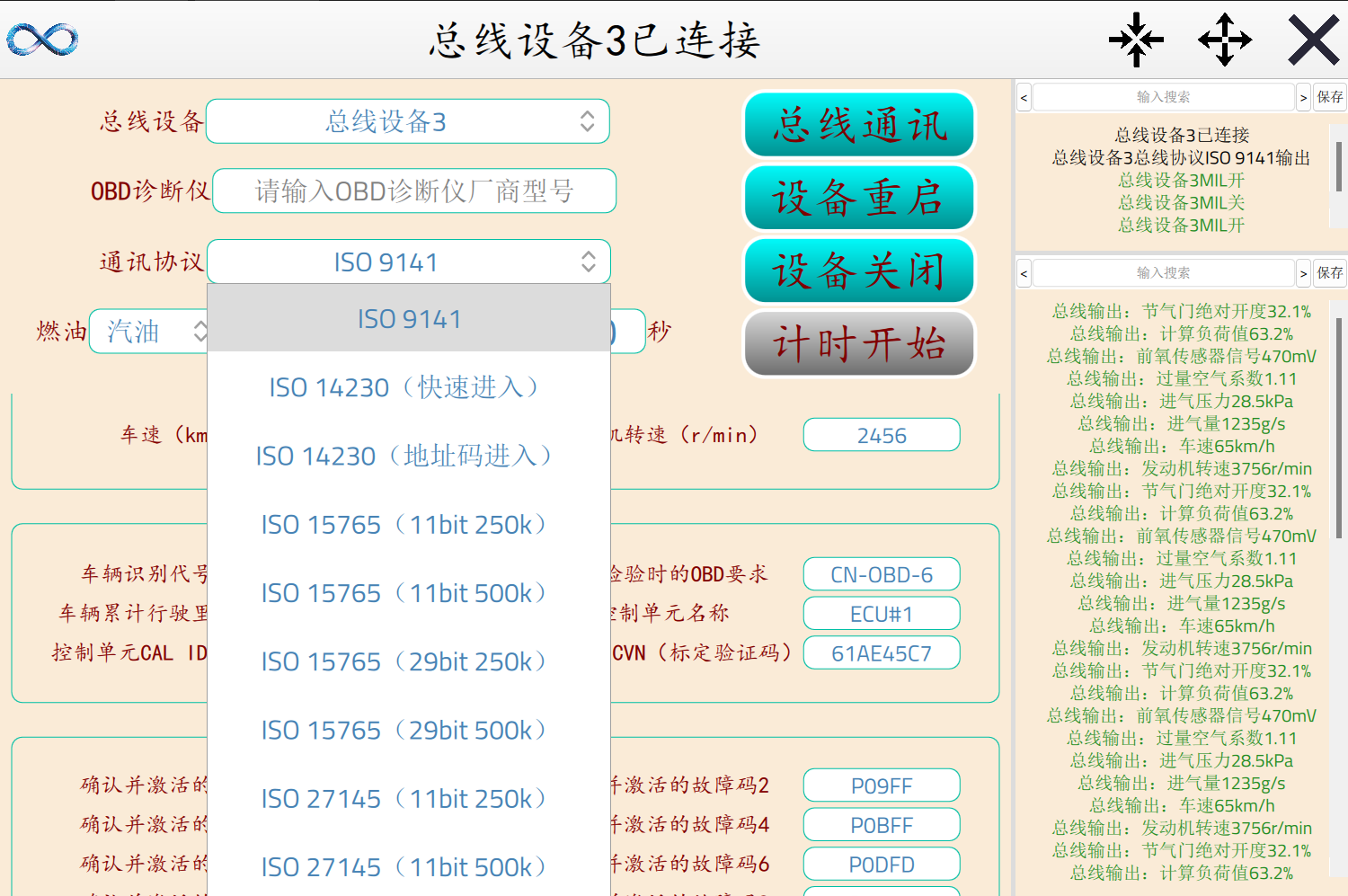

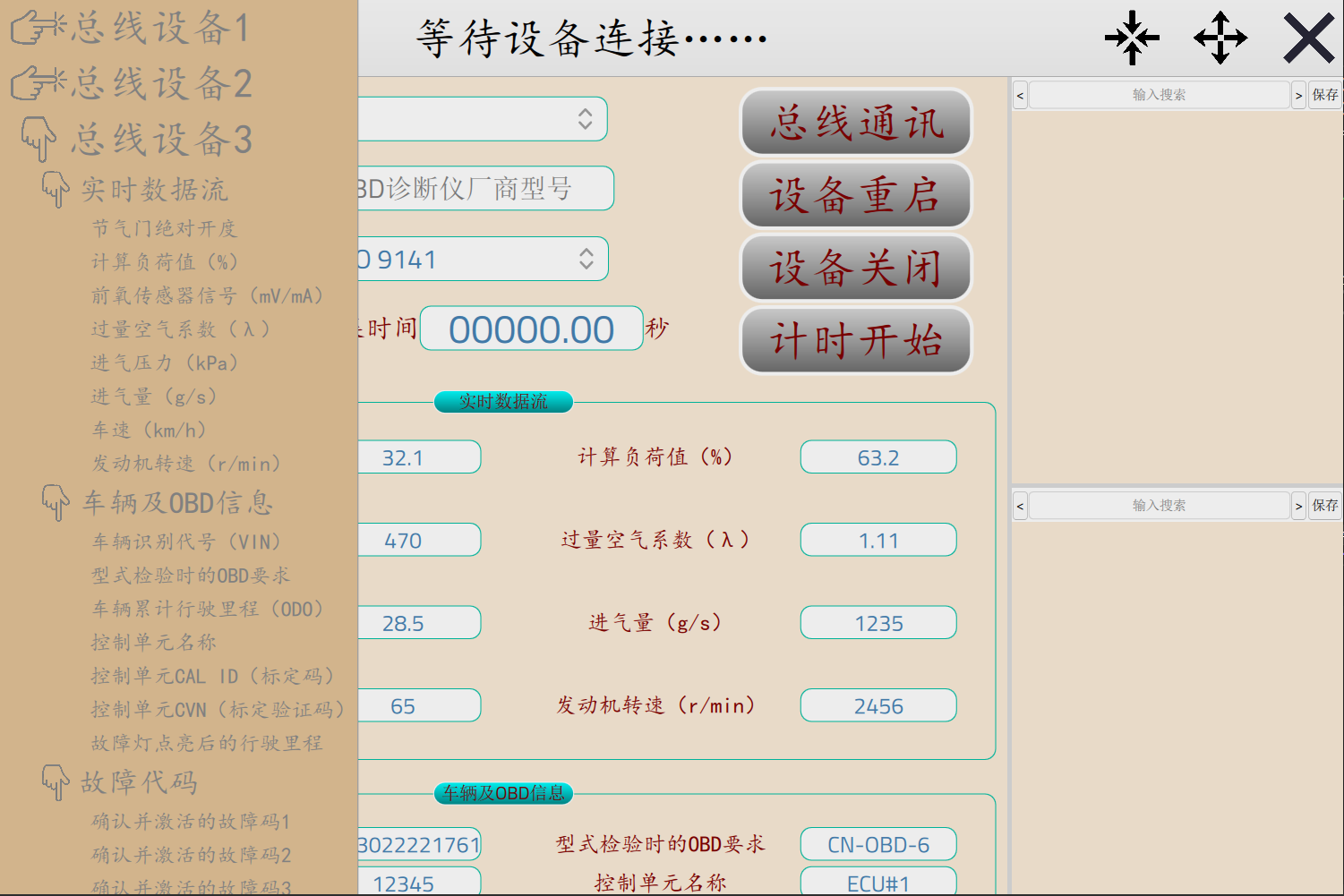

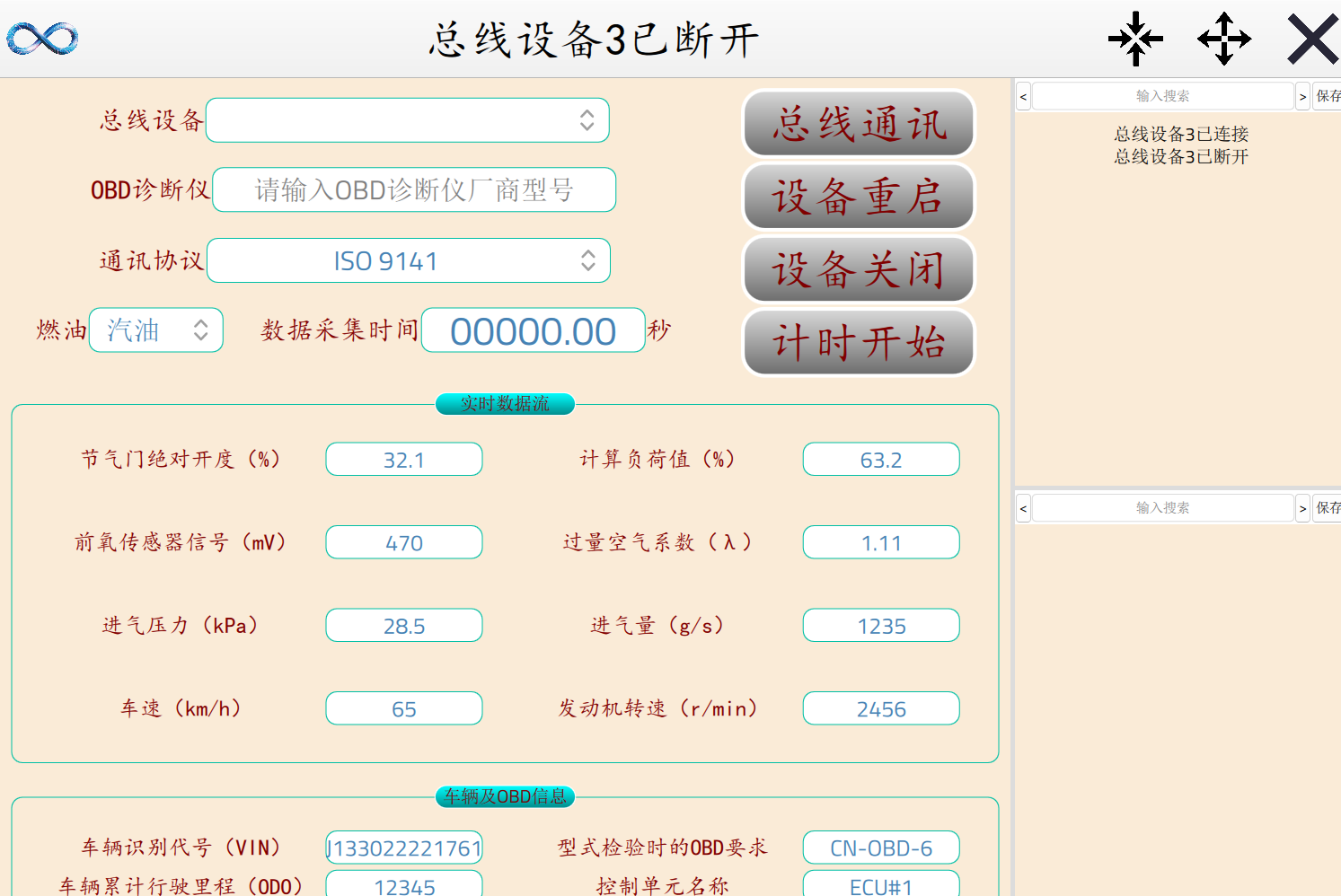

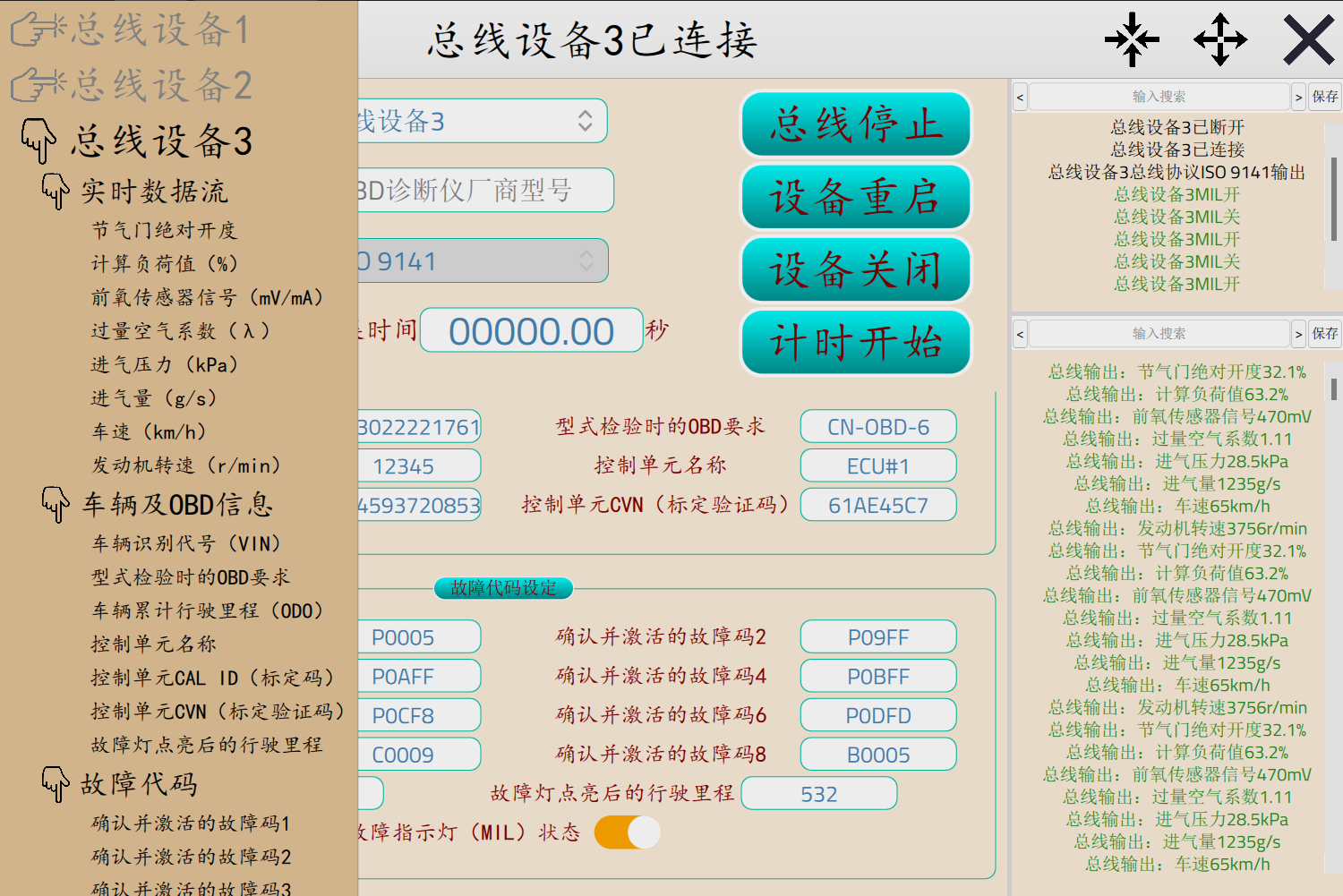

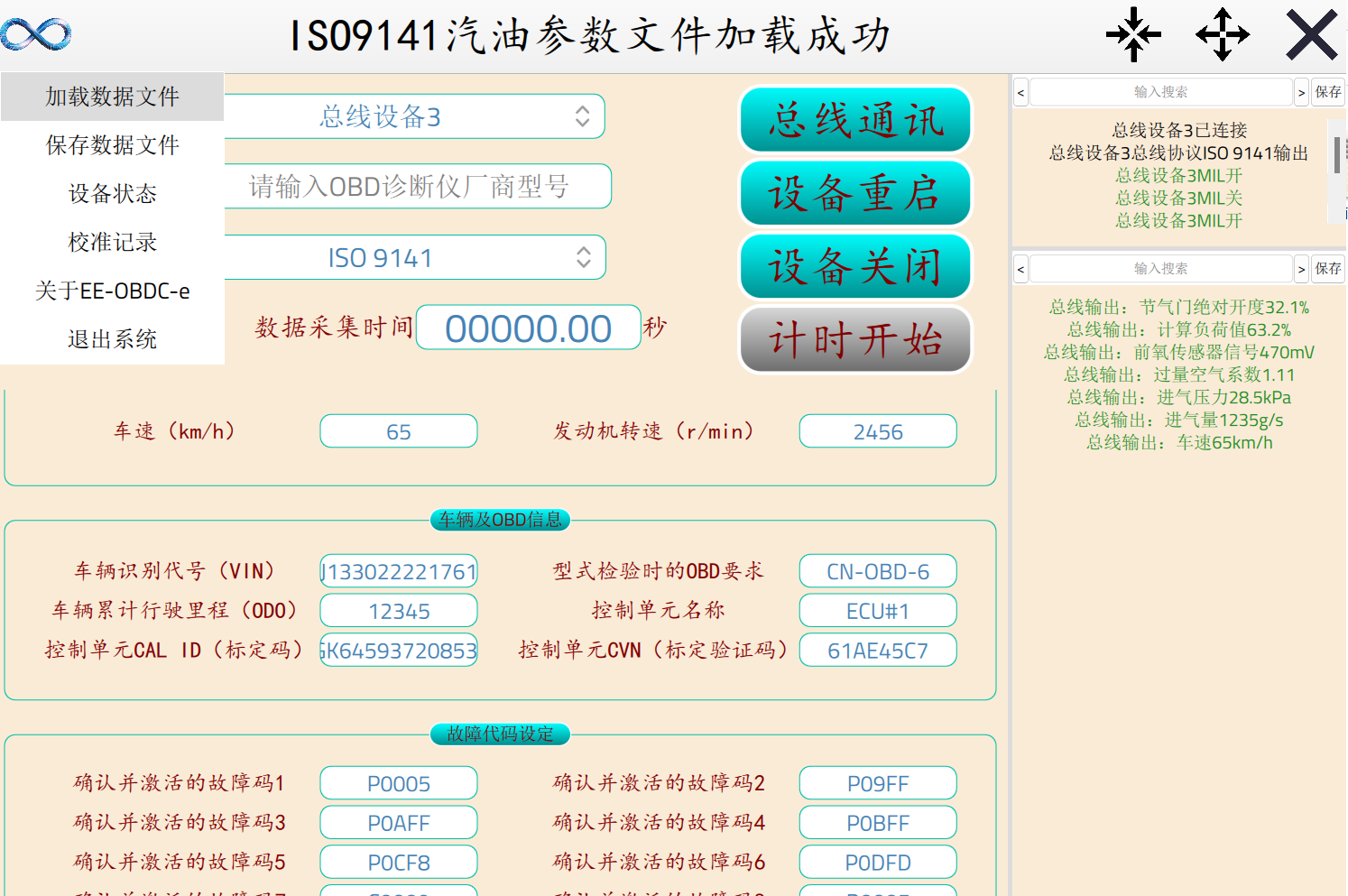

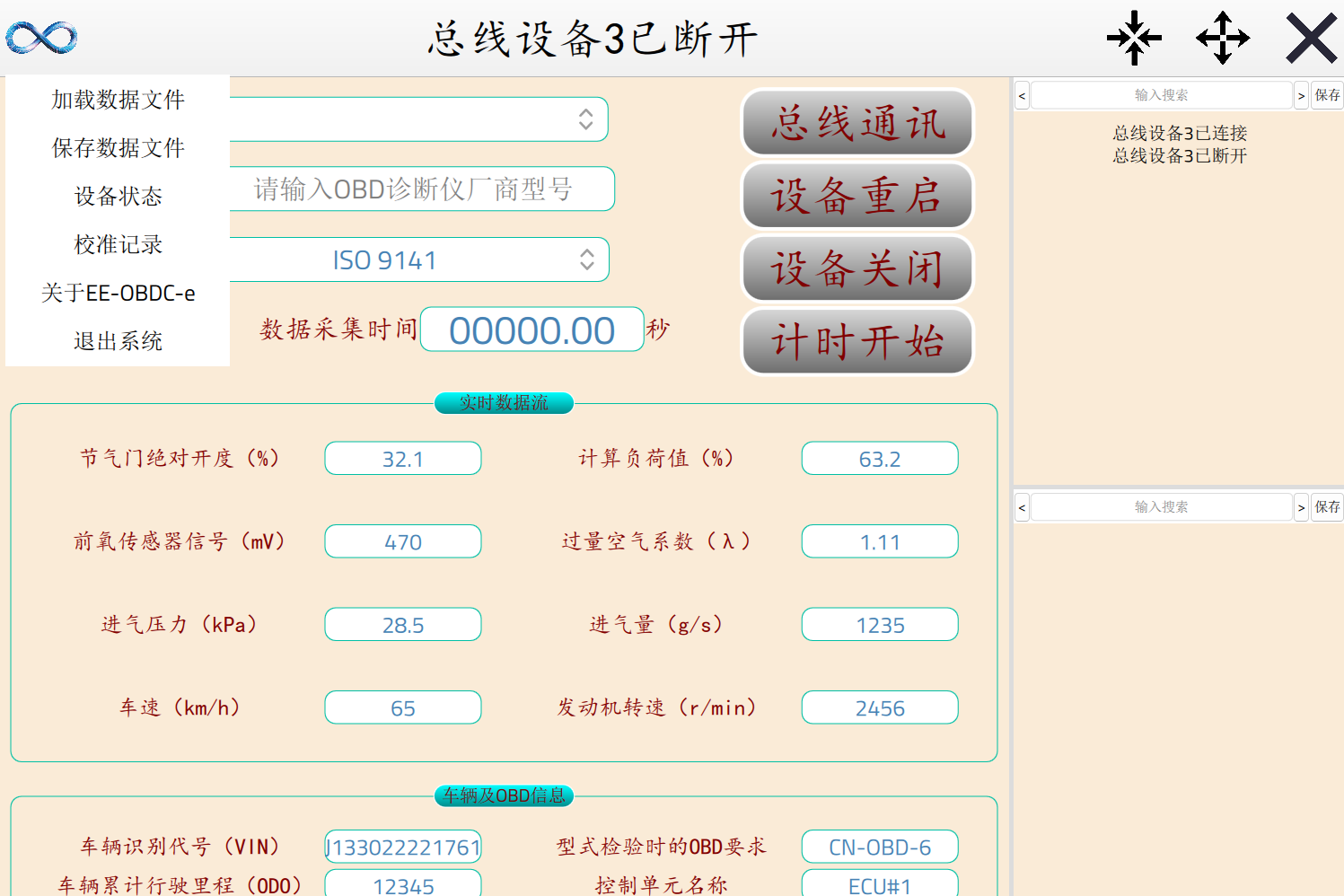

软件界面：
